　　一、介紹

　　YIT型離心泵是我公司較早投放市場的單級單吸式臥式離心泵。它在設計上完全按照國家標準ISO2858等的相關規定。該泵使用可靠、效率高、外觀美型，是我公司最受客戶信賴的產品之一。YIT型化工離心泵適用于化工廠，用來輸送不含固體顆粒，粘度類似于水的腐蝕性液體，被輸送介質溫度一般為20℃~105℃。泵的最高工作壓力為1.6 Mpa，進口壓力不高于0.6Mpa。

　　二、用途

　　1.有色冶金:電解銅、鎳的電解液，生產的霧液，生產鋅的礦漿液，生產礬的釩酸銨，生產黃金的酸和硫脲液等液體輸送

　　2.鋼鐵行業:電鍍，酸洗，廢酸處理等。

　　3.制酸工業:硝酸，鹽酸，磷酸，醋酸，甲酸等

　　4.制堿工業:純堿和氨聯堿生產中的氨鹽水純母液，氨堿生產的常溫苛性堿，氯生產品和氯酸鹽.

　　5.石油化工:PTA，乙醛，烷基苯，甲醇，氯春，乙醛等腐蝕液體的輸送。

　　6.真空制鹽:鹽漿和鹵水輸送等。

　　7.造紙工業:紙漿蒸煮液及漂白液的輸送。

　　8.化肥工業:高溫高壓甲胺溶液輸送，硝銨的生產。

　　9.制藥工業:醫藥和農藥生產過程中腐蝕液體的輸送。10.污水處理:含有各種腐蝕成分的液體的輸送。11.海洋工程:海水淡化，海上采油裝置。

　　12.合成纖維和塑料工業:滌綸，聚氨乙烯的生產。13.食品工業:檸檬酸等有腐蝕性介質的輸送

　　三、參數范圍

　　流量:6.3~2000立方米/小時

　　揚程:5~160米

　　輸送介質溫度:零下80~300攝氏度

　　最大工作壓力:1.6MPa

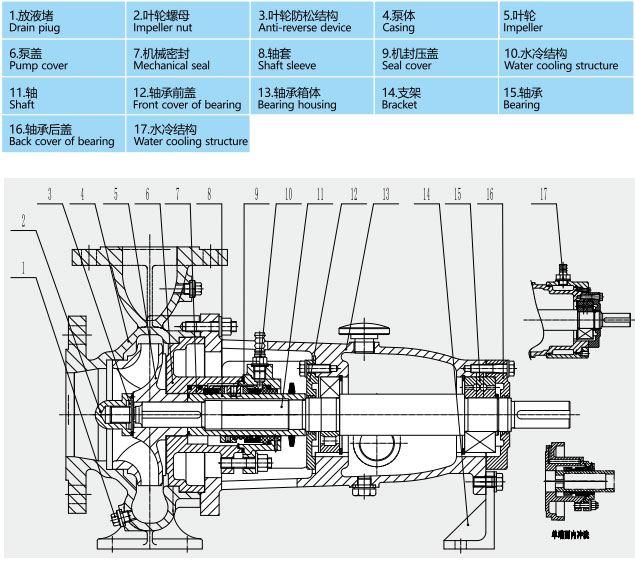

　　四、泵的機構特點

　　外形安裝尺寸和底座均按照國際標準設計，可代替進口泵。泵的進出口在同一軸線上，便于設計及工藝接管。

　　軸承架，包括軸，葉輪，填料涵等形成一個組合件，使泵體在維修時不需從管道上拆下，因而采用了加長聯軸節，電機也不必拆下。

　　作用于軸封處的壓力由付葉輪或葉輪上的平衡孔補償。軸封即可采用軟填料密封(也可冷卻，也可不冷卻)，也可采用各種結構的單，雙端面機封密封。

　　滾珠軸承經久耐用，軸徑尺寸充裕，以保證運行平衡。

　　臥式后開門結構，泵頭與電機采用關軸器連接，安裝在底板上，葉輪為閉式，半開式，開式，軸封采用雙端面機械密封，設有冷卻裝置，軸承體的油位用油鏡觀察;結構緊湊合理。該泵在泵體上鑄有支腳，可承受來自管路的荷載并直接傳給基礎，這樣泵轉子不會因泵承受荷載而產生彎曲，從而保證了承載和機械密封具有良好的使用壽命。維修時不需將與泵體相連的管路打開，只要打開托架與泵體的螺栓，將兩者分開就可維修葉輪和機械密封,簡易方便,。
